Електрощит в однокімнатну квартиру. Схема компоновки, фото та відео

Якщо ви є власником однокімнатної квартири, то дана публікація може бути вам корисна. Які типи споживачі можуть бути в однокімнатній квартирі? Ті ж самі, що і в 2- чи 3-кімнатній. А саме:

освітлення
розетки
побутова техніка

Щоб розподілити подачу електроенергії на всі заплановані споживачі, потрібен розподільчий щиток. Він виконує функції розподілення електроенергії по споживачам та захисту кабельних ліній, прокладених до споживачів. Бажано додати захист від перевищення або зниження вхідної напруги – реле контролю напруги. Даний пристрій знеструмлює весь щиток та споживачі при аварійній напрузі – таким чином захищаючи побутову техніку від пошкодження.

Для захисту від ураження електричним струмом внаслідок витоку стрму встановлюється у щитку однокімнатної квартири ПЗВ (пристрій захисного відключення). Кількість ПЗВ може бути різна – мінімально – поставити один ПЗВ на весь щиток.

Розбиваємо споживачі на декілька типів та створюємо схему компоновки щита. Схема містить розташування електрообладнання в щиті і назви споживачів. Наприклад, ось схема копоновки для одного із зібраних на замовлення електрощитків в однокімнатну квартиру:

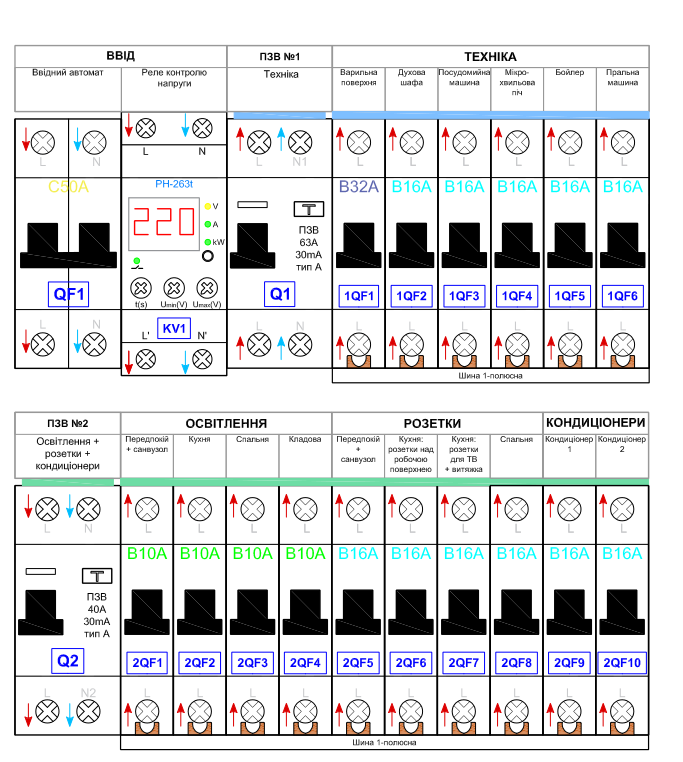

Схема компоновки щита

Дана візуально-монтажна схема створюється на початку проектування і замовник може внести свої корективи та побажання.

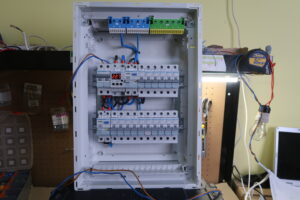

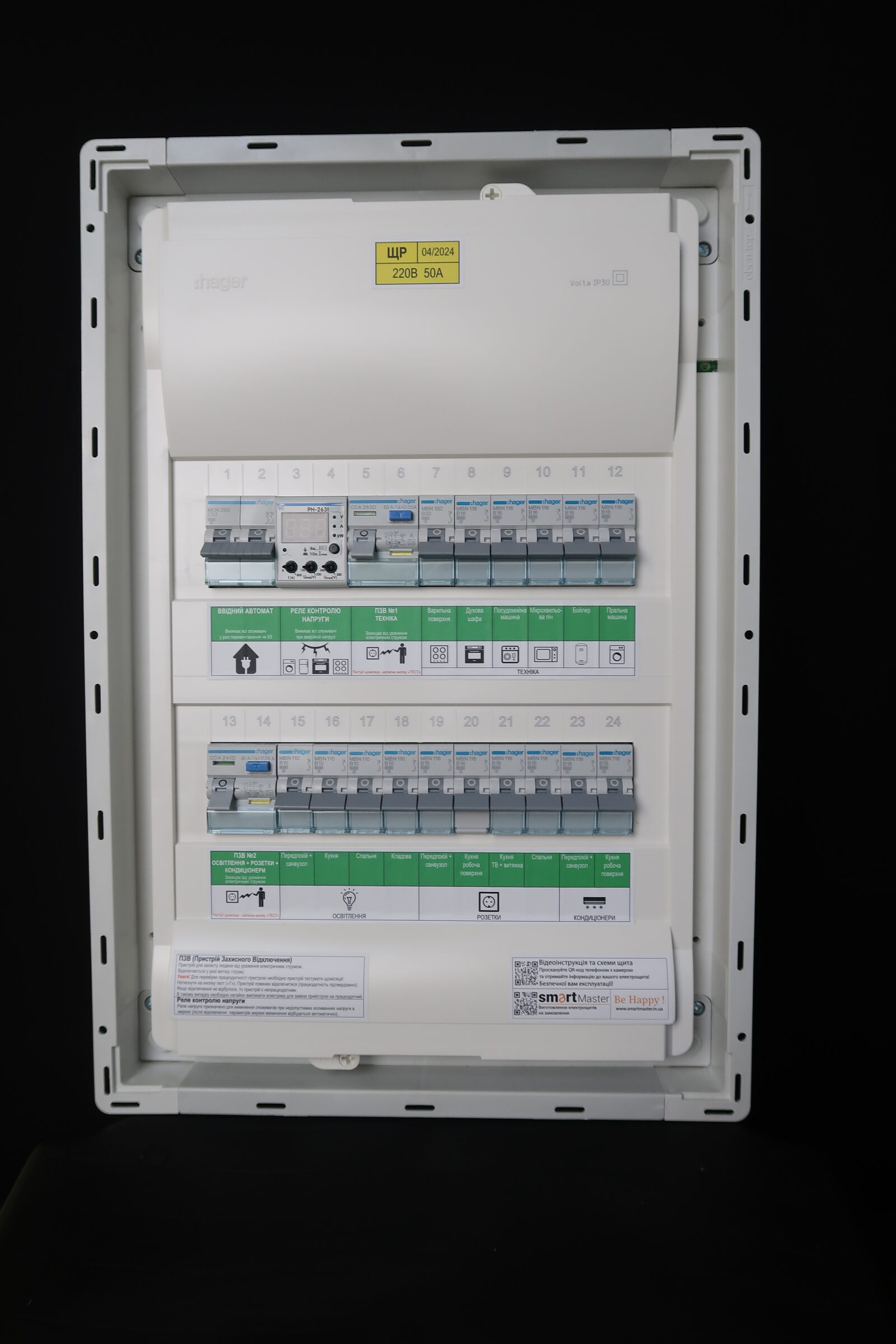

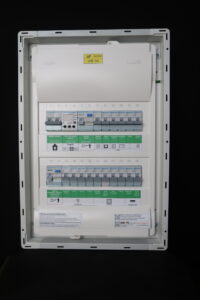

Сам же щиток після збирання виглядає приблизно так:

До щитка йдуть наліппки на панель, схеми та відеоінструкція.

Якщо ви робите ремонт і є потреба в електрощиті для однокімнатної квартири (або двокімнатної квартири, або трикімнатної квартири), то можете заповнити опитувальну форму, де вказані необхідні питання щодо попереднього розрахунку електрощита.

Щоб було зрозумілішим, як виглядає щиток для 1-кімнатної квартири, вставляю коротке відео по електрощиту:
