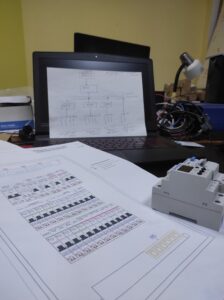

Схема компоновки. Чому і коли я її почав робити?

Років з 12 тому в мене була робота в компанії з будівництва басейнів та фонтанів. Там я займав посаду інженера-проектувальника з електротехнічної частини. Виконуючи проєкти електросхем, часто стикався з тим, що монтажник при збиранні щита не знає, як краще розташувати обладнання у щиті. Аналіз подібних проєктів показав, що далеко не у всіх проєктах були присутні схеми компоновки щита.

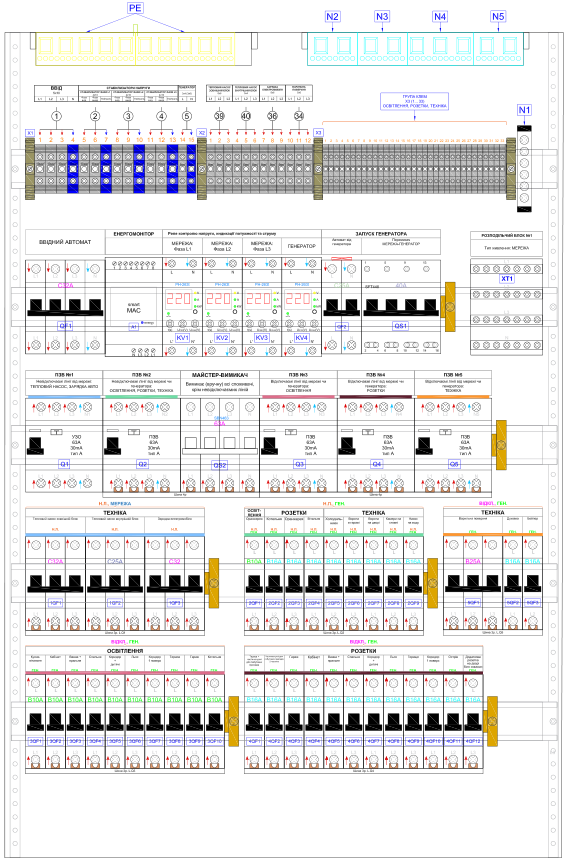

З тих пір і народилось рішення розставляти на схемі обладнання в щиті. Цю схему називають компоновочною схемою. Так, на практиці бувають деякі розбіжності зі схемою – і це в першу чергу направлено на оптимізацію проєктних рішень.

Схема компоновки – це одна із схем в проєкті. Є в проєкті і інші види схем – електричні принципові, структурні, схемі зовнішніх підключень, схеми автоматизації тощо. Сукупність схем визначає і показує як концепцію так і деталізацію проєктних рішень.

В поточній діяльності по збиранню електрощитів схема копоновки є в кожному проєкті. Завдяки даній схеми замовник бачить модель свого майбутнього щита та може внести корективи на етапі проєктування. І це дуже зручно з обох сторін (виконавця та замовника), а в подальшому по цій схемі розставляється обладнання в щиті.

Тобто, виконання схеми копоновки має велику цінність і доведену практичність. Це я бачу по взаємодії зі своїми замовниками.
